当用户购买了激光切割机，虹力激光都会提供免费上门培训的服务，用户都知道使用激光切割机很简单的，但是还是有很多用户反映不会调光路。很多原因是新机器买回去光路一般很少会偏，调光路用得少就比较容易忘记。
由于激光切割机长期的运作摩擦，时间久了光路还是会偏，这时候我们就要好好把光路调好，不然材料就切不穿，或是切割效果不好，因为大部分激光切割机本身都是采用的飞行式光路系统。只有激光管、反射镜架（A、B、C）及聚焦镜和相应的调节装置的完美配合才能达到最好的效果，加工出最好的产品来，这是使用激光切割机的核心部分。
在此，虹力激光整理了一份调光资料，供大家参考。

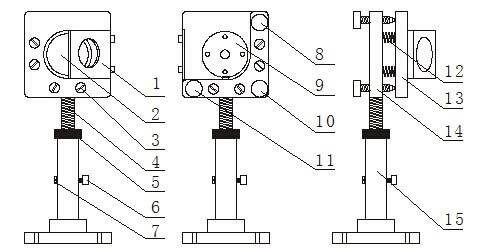

a、反射镜架A
1.光靶放置架2.反射镜3.拉簧锁紧螺丝4.调节螺杆5.调节螺母6.锁紧螺丝a
7.锁紧螺丝b8.调节螺丝M19.反射镜锁紧片10.调节螺丝M11.调节螺丝M2.
12.拉簧13.反射镜安装板14.支撑板15.底座
b、反射镜架B(其安装底板与A镜架不同外其余相同)
1.安装底板（可左右移动）
2.锁紧螺丝

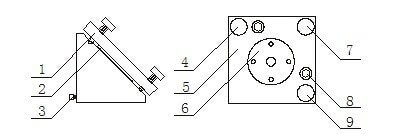

c、反射镜架C
1.反射镜调整板2.反射镜3.锁紧螺丝4.调节螺丝M15.反射镜调整板
6.反射镜压紧板7．调节螺丝M8.锁紧螺丝9.调节螺丝M2
d、聚焦镜
1.聚焦镜内筒2.进气管3.限位螺圈4.气嘴过渡套
5.气嘴6.镜筒7.限位螺丝8.调节套筒
3、光路的调整
（一）
（1）第一道光的调整
用美纹纸贴在反射镜A的调光靶孔上，手动点动出光（注此时功率不要用太大），微调反射镜A的底座及激光管支架，使光打在靶孔中心，注意光不能被挡；
（2）第二道光的调整
将反射镜B移至远程，用张硬纸板由近至远出光，把光导进十字光靶里，因为远程光在靶里边则近端一定在靶里边，接着把近端和远程光斑调为一致，即近端怎偏，远程也跟着怎么偏，使十字架在近端和远程光斑中都处在同一个位置即近是（远是）说明光路与Y轴导轨平行。
（3）第三道光的调整（注：十字架将光斑左右对分）
将反射镜C移至远程，把光导进光靶，在进端与远程各打靶一次，对比十字架的位置调成跟近端光斑中十字架的位置一样，这时表明光束与X轴平行。此时光路偏里或外，则需将镜架B上的M1、M2、M3同松或紧，直至左右对分。
（4）第四道光的调整
用一块美纹纸粘在出光口上，使出光孔在胶纸上留下一个圆形痕迹，点动出光，取下胶纸观察小孔位置，视情况调节镜架C上的M1、M2、M3直至光斑圆且正为止。
（二）焦距的测量方法：用我们激光切割机厂家配的焦距尺，将喷嘴上下升降放在焦距尺的数字5上面，此时的光是最亮最强的，然后紧锁螺丝。
（三）以四方块所示（如图）
（1）切割面往左偏，激光头太低或垂直光反射镜太高，如图标向D面斜，说明光偏低，二种解决方法：1、放低垂直光反射镜C，将M1、M2、M3同时逆时针转；2、升高激光管（顺时针）
（2）切割面往右偏，激光头太高或垂直光反射镜C太低，如图标向B面斜，说明光偏高，二种解决方法：1、抬高垂直光反射镜C，将M1、M2、M3同时顺时针转；2、降低激光管（逆时针）
（3）切割面偏里，激光进垂直光反射镜偏外或反射镜座B偏外，如图标向A面斜，说明光路偏外，二种解决方法：1、调进反射镜座B，2、将反射镜B上的M1、M2、M3同时调进（顺时针）
（4）切割面偏外，激光进垂直光射镜偏里或反射镜座B偏里，如图标向C面斜，说明光路偏里，二种解决方法：1、调出反射镜座B，2、将反射镜B上的M1、M2、M3同时调出（逆时针）
